1.06/HSP

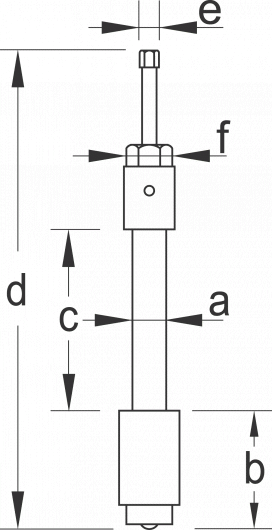

ШПИНДЕЛЬ ЗАЖИМНОЙ ГИДРАВЛИЧЕСКИЙ

›› Для контролируемой и безопасной работы.
›› Установка для давления 10 т, 12т или 15 т.
›› Гидравлическая насадка может быть заменена наконечником и удлинена.
›› Небольшой зажимной шпиндель закрепляется отвинчивающимся замком для предотвращения случайного снятия.
Подготовка к применению:
1. Перед применением проверьте, чтобы верхний шпиндель был вывинчен так, чтобы поршень гидроцилиндра находился в исходном положении.
2. Открутите верхний винт шпинделя. Для этого сначала высвободите резьбовой винт.
3. Вкручивайте гидравлический винт снизу вверх в траверсу съемника до тех пор, пока он не будет выступать с противоположной стороны на 60 мм.
4. Навинтите крышку на гидравлический винт до упора и зафиксируйте при помощи крепежного винта.

1.06/HSP ШПИНДЕЛЬ ЗАЖИМНОЙ ГИДРАВЛИЧЕСКИЙ
1.06/HSP ШПИНДЕЛЬ ЗАЖИМНОЙ ГИДРАВЛИЧЕСКИЙ
1.06/HSP ШПИНДЕЛЬ ЗАЖИМНОЙ ГИДРАВЛИЧЕСКИЙ

Способ применения: например HSP3:
5. Установите съемник и затяните гидравлический шпиндель при помощи ключа размером 41 мм.
6. Задействуйте гидравлический механизм вворачивания зажимного шпинделя 17 мм в крышку. Макс. ход поршня гидроцилиндра — 12 мм. Ослабленная гидравликой деталь,
предназначенная для снятия, легко вынимается поворотом гидравлического шпинделя с крышкой диаметром 41 мм.
7. После использования верните зажимной шпиндель (17 мм) в исходное положение, чтобы вызвать возврат штока поршня гидроцилиндра.
